EN 353-1:2014
Verticale valbeveiliging op een aluminium geleiderail
VERTICALE VALBEVEILIGING MET GEÏNTEGREERDE LADDER
KS 9000 valbeveiliging
Is er op de constructie nog geen vaste ladder aanwezig? KS 9000 combineert gegalvaniseerde laddertreden met een verticale aluminium rail en een meelopende trolley. Zo ontstaat één vaste klimroute met geïntegreerde valbeveiliging.
EN 353-1:2014
Geïntegreerde ladder
Aluminium rail
Geïntegreerde ladder
Gegalvaniseerde laddertreden vormen samen met de rail de klimroute
Meelopende trolley
Beweegt tijdens het stijgen en dalen mee over de rail
Vaste montage
Voor constructies waar nog geen vaste ladder aanwezig is
Toepassing
Wanneer gebruik je KS 9000?
KS 9000 wordt toegepast wanneer een constructie geen vaste ladder heeft. De laddertreden worden samen met de aluminium rail als vaste verticale klimroute op de constructie gemonteerd.
Bespreek jouw situatie
01
Constructies zonder vaste ladder
Voor verticale toegang op constructies waar nog geen vaste ladder aanwezig is.
Werking
Zo is KS 9000 opgebouwd
KS 9000 bestaat uit gegalvaniseerde laddertreden, een aluminium rail en een meelopende trolley. De raildelen worden met verbindingsstukken opgebouwd en samen met de treden aan de constructie gemonteerd.
-
01
Gebogen bovenstuk
Gebogen aluminium bovenstuk van 1,50 meter. Wordt bovenaan de rail geplaatst en loopt door tot boven het werkplatform. FA 20 701 00.
-
02
Tussenrail
Aluminium tussenrail van 3 meter waarmee de verticale geleiderail wordt opgebouwd. FA 20 702 00.
-
03
Trolley
Verticale RVS trolley met messing wielen en een eenrichtingsvergrendeling. Beweegt tijdens het klimmen over de aluminium rail. FA 20 700 00.
-
04
karabijnhaak
Stalen karabijnhaak met een opening van 17 mm. FA 50 101 17.
-
05
Tredeklemmen
Klemmen voor de bevestiging van de laddertreden binnen het KS 9000-systeem. FA 20 706 00.
-
06
Verbindingsstuk
Verbindt de afzonderlijke aluminium raildelen met elkaar. FA 20 704 00.
-
07
Raileindstuk
Aluminium raileindstuk van 3 meter. FA 20 703 00.
-
08

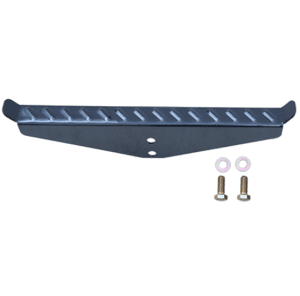

Laddertrede
Gegalvaniseerde laddertrede waarmee de vaste klimroute van KS 9000 wordt opgebouwd. FA 20 707 00.
-
09
Montagemoer
Montagemoer voor de bevestiging binnen het KS 9000-systeem. FA 20 708 00.
Van situatie naar systeem
In vier stappen naar de juiste configuratie
Stuur ons de klimhoogte en gegevens van de constructie. Op basis daarvan bepalen we welke KS 9000-configuratie voor de situatie nodig is.
01
Situatie
Stuur de klimhoogte, constructiegegevens en foto's van de situatie.
02
Configuratie
We bepalen welke raildelen, laddertreden en bevestigingsonderdelen nodig zijn.
03
Offerte
Je ontvangt een offerte voor de samengestelde KS 9000-configuratie.
04
Levering
Na akkoord worden de benodigde onderdelen geleverd.
Offerte voor KS 9000 aanvragen
Stuur de klimhoogte, gegevens van de constructie en bij voorkeur een paar foto's mee. Dan kunnen we bepalen welke KS 9000-configuratie nodig is en een offerte maken.
- Klimhoogte
- Constructie
- Bevestigingssituatie
Technische informatie
Alles over KS 9000
KS 9000 specificaties
| Systeemtype | Verticale valbeveiliging met geïntegreerde klimtreden |
|---|---|
| Norm | EN 353-1:2014 |
| Geleiding | Verticale aluminium rail |
| Trolley | RVS met messing wielen, FA 20 700 00 |
| Klimroute | Gegalvaniseerde stalen laddertreden |
| Tussenrail | Aluminium, 3 m, FA 20 702 00 |
| Bovenstuk | Gebogen aluminium rail, 1,50 m, FA 20 701 00 |
| Toepassing | Constructies zonder bestaande vaste ladder |
Over KS 9000
Waarvoor wordt KS 9000 gebruikt?
KS 9000 is bedoeld voor verticale toegang op een constructie waar nog geen vaste ladder aanwezig is. De laddertreden en aluminium rail vormen samen de klimroute en valbeveiliging.
Aan welke norm voldoet KS 9000?
KS 9000 voldoet volgens Kratos aan EN 353-1:2014.
Wat is het verschil tussen KS 8000 en KS 9000?
KS 8000 wordt op een bestaande vaste ladder gemonteerd. KS 9000 heeft eigen laddertreden en is bedoeld voor situaties waar nog geen vaste ladder aanwezig is.
Welke trolley hoort bij KS 9000?
KS 9000 gebruikt de RVS trolley FA 20 700 00 met messing wielen en een eenrichtingsvergrendeling.
Kan de trolley uit de rail lopen?
Het gebogen bovenstuk en het raileindstuk zijn voorzien van een veervergrendeling die voorkomt dat de trolley onbedoeld uit de rail loopt.
KS 9000 onderdelen
3 tot 5 werkdagen
KS 9000 componenten
Kratos beginstuk KS9000 - FA2070300
3 tot 5 werkdagen
KS 9000 componenten
Identificatieplaatje - FA2090200
3 tot 5 werkdagen
KS 9000 componenten
Kratos gebogen eindstuk - FA2070100
3 tot 5 werkdagen
KS 9000 componenten
Kratos middenstuk - FA2070200
3 tot 5 werkdagen
KS 9000 componenten
Ladder loop - FA2070700
3 tot 5 werkdagen
KS 9000 componenten
Montage moer - FA2070800
3 tot 5 werkdagen
KS 9000 componenten
Montagebeugel - FA2070600
3 tot 5 werkdagen
KS 9000 componenten
Verbindings Accessoires - FA2070400
3 tot 5 werkdagen
KS 9000 componenten
