EN 353-1:2014+A1:2017
Verticale valbeveiliging op een stijve ankerlijn
VERTICALE VALBEVEILIGING VOOR VASTE LADDERS

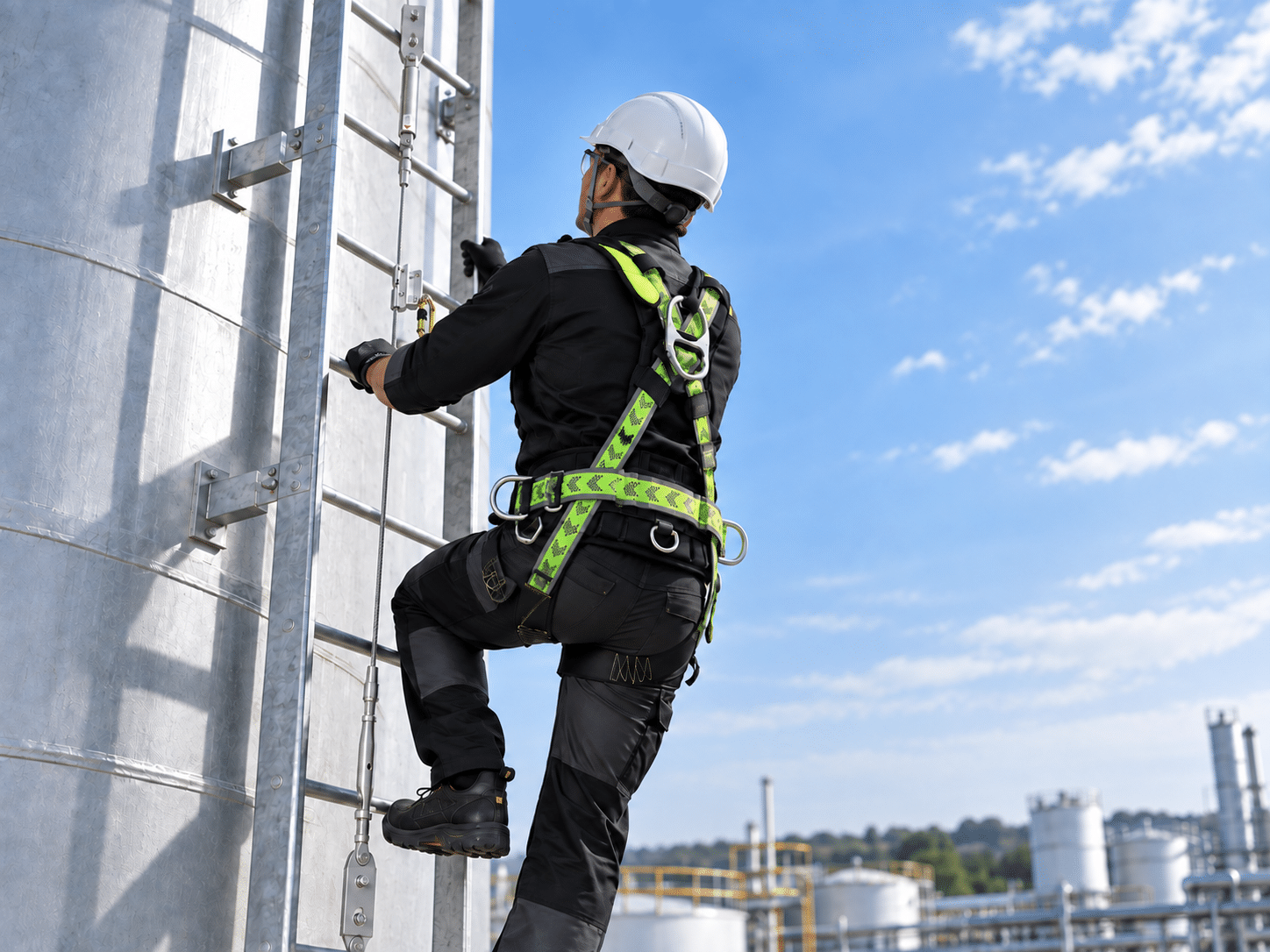

KS 7000 valbeveiliging
Werk je via een vaste ladder op hoogte? KS 7000 is verticale valbeveiliging met een RVS kabel en een schokabsorber in het systeem. De kabelglijder beweegt tijdens het klimmen mee, zodat je verbonden blijft met de ankerlijn.
EN 353-1:2014+A1:2017
Vaste ladder
Schokabsorber
RVS kabel
8 mm RVS kabel als verticale ankerlijn
Schokabsorber
RVS energieabsorber op het bovenste verankeringspunt
Projectconfiguratie
Bevestiging en kabellengte worden per situatie bepaald
Toepassing
Wanneer gebruik je KS 7000?
KS 7000 wordt toegepast langs vaste verticale klimroutes. Het systeem blijft op de constructie gemonteerd en combineert een RVS kabel met een schokabsorber en meelopende kabelglijder.
Bespreek jouw situatie
01

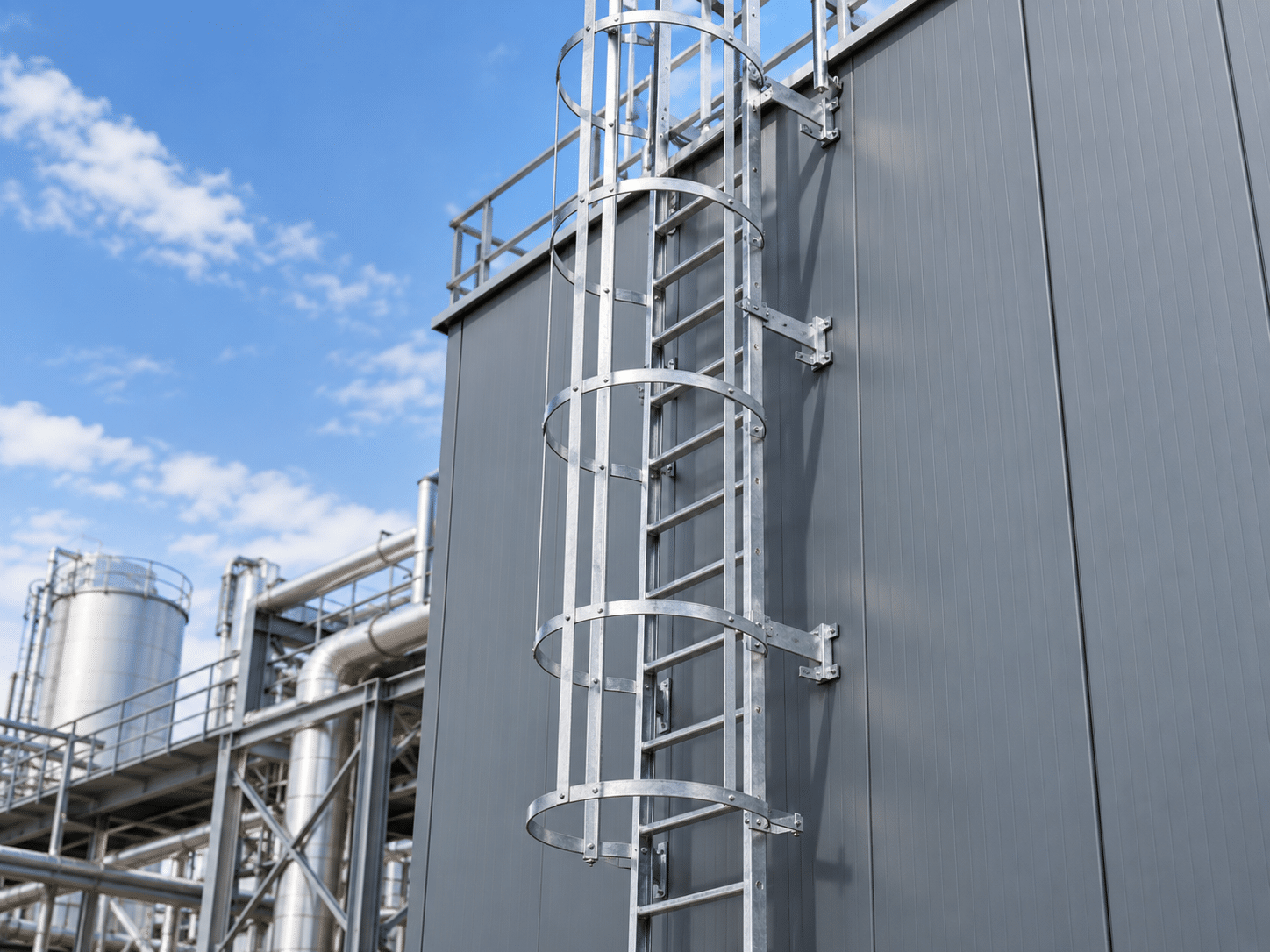

Vaste ladders
Voor vaste verticale ladders waar regelmatig naar een hoger of lager niveau wordt geklommen.
02

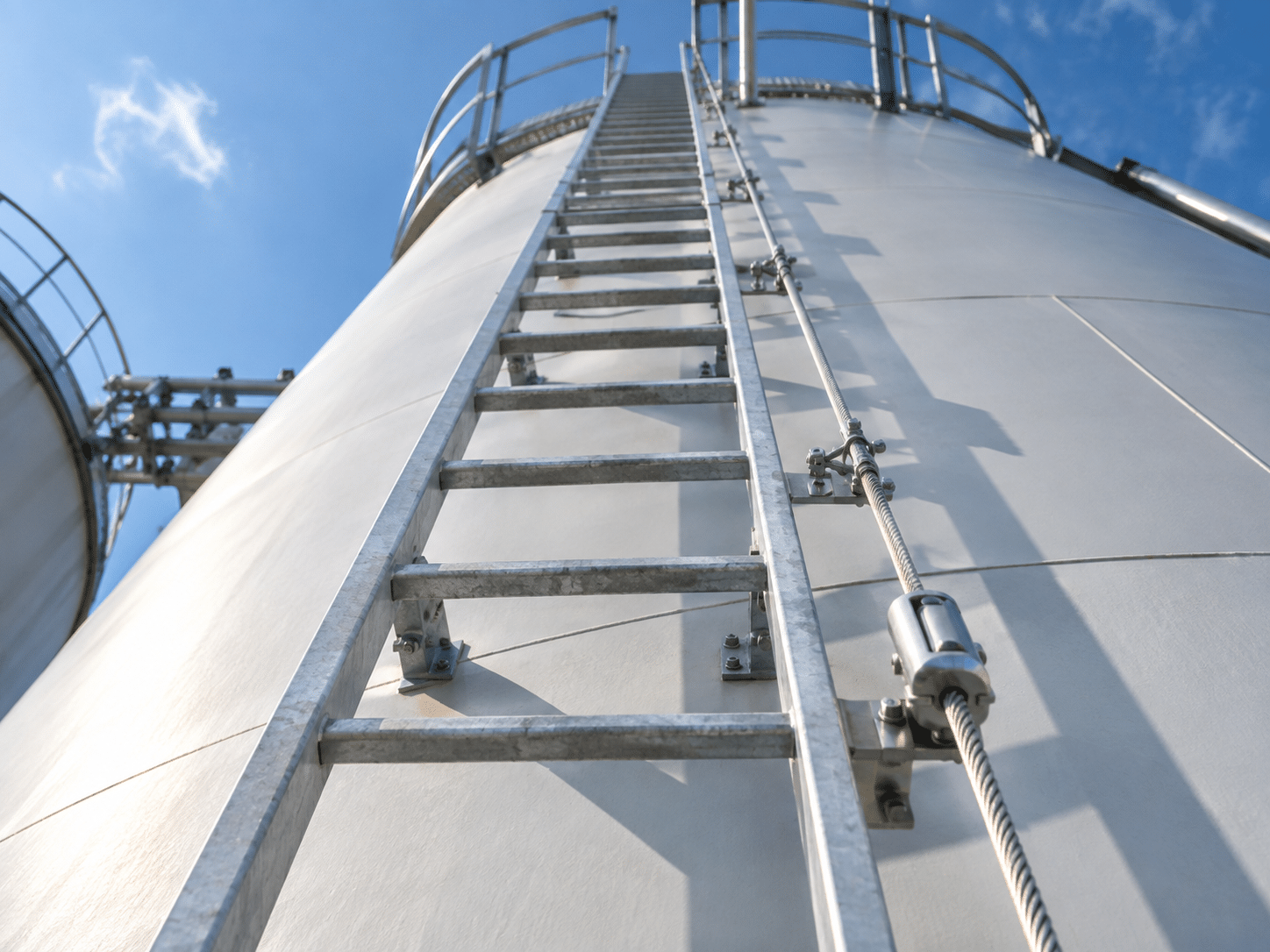

Verticale klimroutes
Voor vaste klimroutes waarbij de gebruiker tijdens het stijgen en dalen verbonden blijft met de RVS ankerlijn.
03

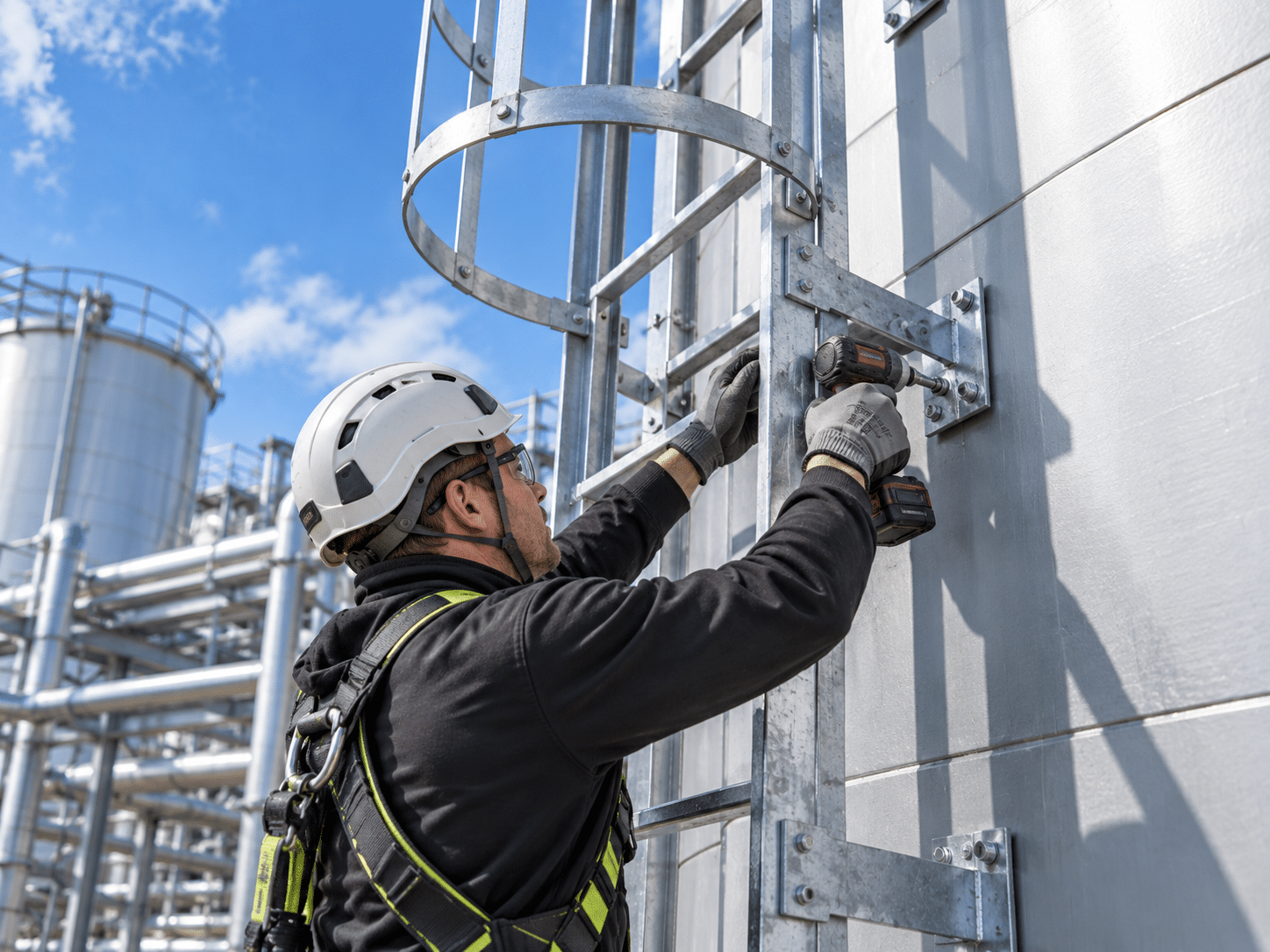

Projectmatige montage
Voor situaties waarin bevestiging, kabellengte en montagebeugels op de ladder en constructie worden afgestemd.
Werking

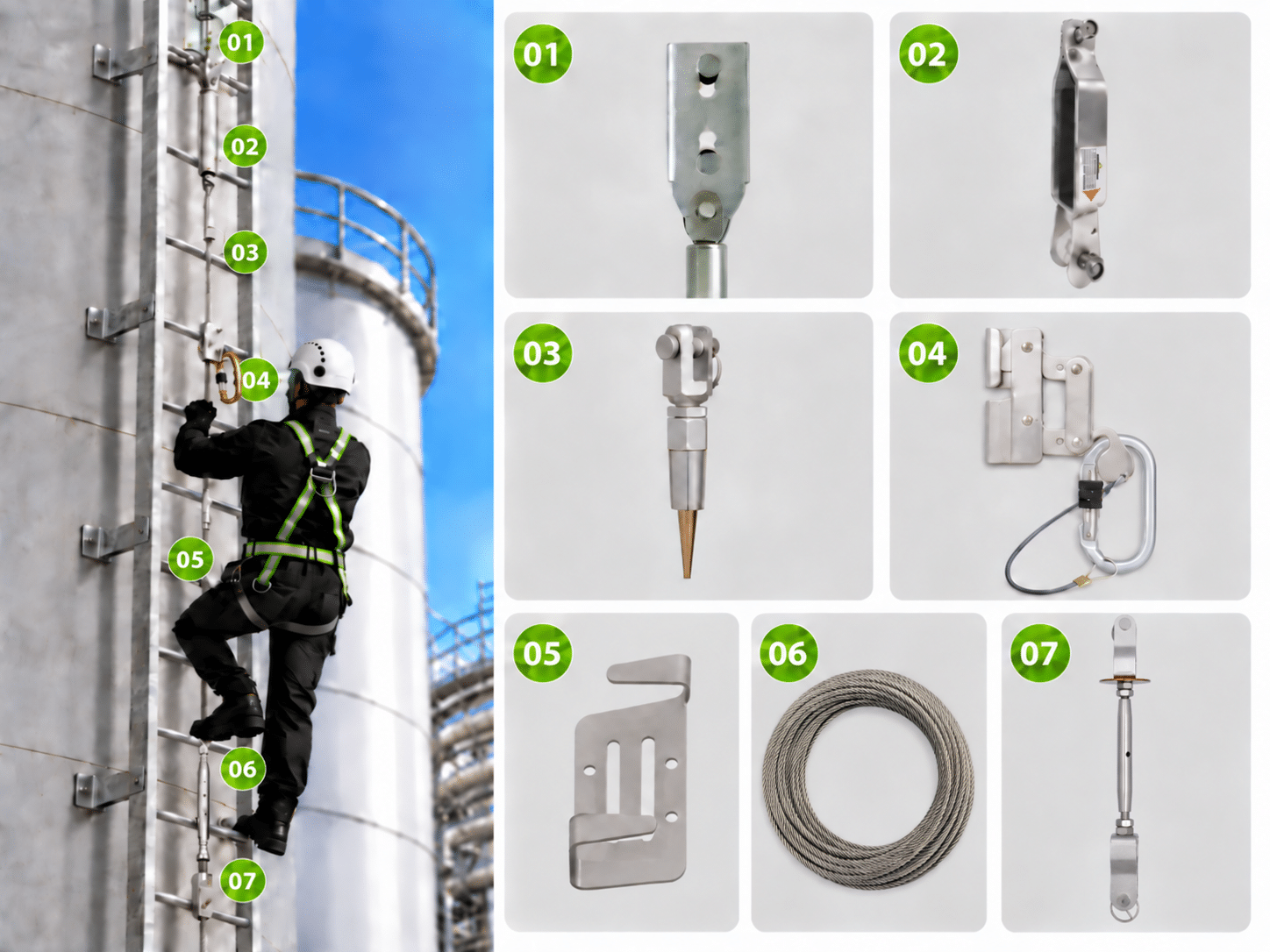

Zo is KS 7000 opgebouwd
KS 7000 bestaat uit een RVS kabel, montagebeugels, tussenbevestigingen, kabelspanner, schokabsorber en een meelopende kabelglijder. Welke onderdelen en kabellengte nodig zijn, hangt af van de ladder en de constructie.
-
01
Montagebeugel
Bevestigt het systeem aan de ladder of constructie. FA 20 201 00.
-
02
Schokabsorber
Wordt bovenin het systeem gemonteerd en absorbeert energie bij een val. FA 20 206 00.
-
03
Kabeluiteinde
Werkt de RVS kabel af en maakt onderdeel uit van de bovenste systeemopbouw. FA 20 207 00.
-
04
Kabelglijder
Beweegt mee over de RVS kabel en verbindt de gebruiker met het systeem. FA 20 200 01.
-
05
Tussenbevestiging
Houdt de kabel langs de ladder. Kratos schrijft plaatsing om de 8 meter voor. FA 20 202 00.
-
06
RVS kabel
Verticale RVS ankerlijn van 8 mm. FA 20 200 99.
-
07
Kabelspanner
Houdt de RVS kabel op spanning. Voor installaties boven 16 meter gebruikt Kratos FA 20 205 00 en voor installaties onder 16 meter FA 20 205 01.
Van situatie naar systeem
In vier stappen naar de juiste configuratie
Stuur ons de gegevens van de ladder en de klimhoogte. Op basis daarvan bepalen we welke KS 7000-configuratie bij de situatie past.
01
Situatie
Stuur de klimhoogte, laddergegevens en foto's van de situatie.
02
Configuratie
We bepalen welke bevestigingen, kabellengte en onderdelen nodig zijn.
03
Offerte
Je ontvangt een offerte voor de samengestelde KS 7000-configuratie.
04
Levering
Na akkoord worden de benodigde onderdelen geleverd.
Offerte voor KS 7000 aanvragen
Stuur de klimhoogte, laddergegevens en bij voorkeur een paar foto's mee. Dan kunnen we de benodigde KS 7000-configuratie bepalen en een offerte maken.
- Klimhoogte
- Ladder
- Constructie
Technische informatie
Alles over KS 7000
KS 7000 specificaties
| Systeemtype | Verticale valbeveiliging op stijve kabel |
|---|---|
| Norm | EN 353-1:2014+A1:2017 |
| Ankerlijn | RVS 316, 7×19, Ø 8 mm |
| Kabelglijder | FA 20 200 01 |
| Schokabsorber | FA 20 206 00 |
| Tussenbevestiging | FA 20 202 00, om de 8 meter |
| Kabelspanner | FA 20 205 00 / FA 20 205 01, afhankelijk van installatielengte |
| Montage | Vaste ladder / constructie |
Over KS 7000
Waarvoor wordt KS 7000 gebruikt?
KS 7000 is een verticaal valbeveiligingssysteem voor vaste ladders. Het systeem gebruikt een RVS kabel met schokabsorber en een meelopende kabelglijder.
Aan welke norm voldoet KS 7000?
KS 7000 voldoet volgens Kratos aan EN 353-1:2014+A1:2017 voor meelopende valbeveiliging op een stijve ankerlijn.
Hoe vaak zijn tussenbevestigingen nodig?
Kratos schrijft een tussenbevestiging om de 8 meter voor.
Welke kabelglijder hoort bij KS 7000?
KS 7000 gebruikt kabelglijder FA 20 200 01.
Welke schokabsorber hoort bij KS 7000?
KS 7000 gebruikt schokabsorber FA 20 206 00. Deze wordt op het bovenste verankeringspunt gemonteerd.
